Garde-boue pour Dock Boat Jetty

Le système de garde-boue de type I le plus simple est le garde-boue UE-V, avec des paires de pattes et un bouclier UHMW-PE non-marquant. Pour les applications lourdes, les défenses de type I sont combinées à un panneau en acier (cadre) qui peut faire face aux ceintures, aux évasements d'étrave, aux basses pressions de la coque et aux marées hautes.

Envoyez demande

Discuter maintenant

Présentation du produit

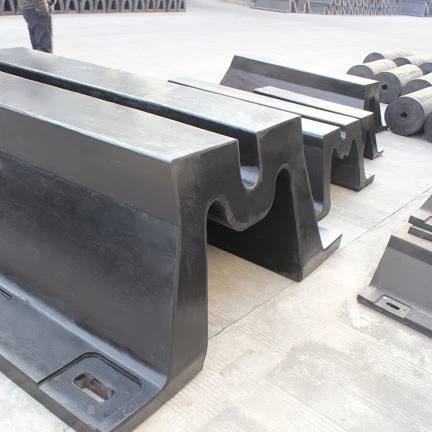

Les ailes de type I sont des unités modulaires avec une géométrie avancée qui combine des performances élevées avec une conception adaptable. Le système d'ailes de type I est la ou les paires d'ailes I avec des panneaux en acier et des coussinets faciaux en UHMW-PE. Les défenses de type I peuvent être assemblées avec de nombreuses méthodes, le montage vertical ou horizontal des unités assure une énergie optimale et une faible réaction.

Caractéristiques

GARDE-BOUE EN CAOUTCHOUC MV
Taille de garde-boue	L (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	J (mm)	T (mm)	Ancre (mm)	des trous	Masse (Kg/m)
GMV300H	600	150	300	150	300	94	93	47	17	M20	2 plus 2	27
	900										3 plus 3	41
	1200										4 plus 4	54
	1500										5 plus 5	68
GMV400H	750	125	500	125	500	125	124	63	17	M24	2 plus 2	50
	1000	250		250							2 plus 2	66
	1500	250		250							3 plus 3	99
	2000	250		250							4 plus 4	132
	2500	250		250							5 plus 5	165
	3000	250		250							6 plus 6	198
GMV500H	750	125	500	125	500	158	142	87	20	M30	2 plus 2	84
	1000	250		250							2 plus 2	111
	1500										3 plus 3	167
	2000										4 plus 4	222
	2500										5 plus 5	278
	3000										6 plus 6	334
GMV550H	750	125	500	125	500	172	170	87	20	M30	2 plus 2	100
	1000	250		250							2 plus 2	132
	1500	250		250							3 plus 3	200
GMV600H	750	125	500	125	500	188	199	87	20	M30	2 plus 2	115
	1000	250		250							2 plus 2	153
	1500	250		250							3 plus 3	230
GMV750H	750	125	500	125	500	235	230	118	26	M36	2 plus 2	180
	1000	250		250							2 plus 2	239
	1500	250		250							3 plus 3	359
GMV800H	800	150	500	150	500	250	240	129	26	M36	2 plus 2	214
	1000	250		250							2 plus 2	268
	1500										3 plus 3	402
	2000										4 plus 4	536
GMV1000H	800	150	500	150	500	322	310	162	31	M42	2 plus 2	346
	850	175		175							2 plus 2	368
	900	200		200							2 plus 2	389
	950	225		225							2 plus 2	411
	1000	250		250							2 plus 2	432
	1050	275		275							2 plus 2	454
	1100	300		300							2 plus 2	476
	1150	325		325							2 plus 2	497
	1200	350		350							2 plus 2	519
	1500	250		250							3 plus 3	648
	2000	250		250							4 plus 4	864
GMV1250H	800	150	500	150	500	401	388	202	36	M48	2 plus 2	511
	850	175		175							2 plus 2	543
	900	200		200							2 plus 2	575
	950	225		225							2 plus 2	607
	1000	250		250							2 plus 2	639
	1050	275		275							2 plus 2	671
	1100	300		300							2 plus 2	703
	1150	325		325							2 plus 2	735
	1200	350		350							2 plus 2	767
	1250	375		375							2 plus 2	799
	1500	250		250							3 plus 3	959
	2000	250		250							4 plus 4	1278
GMV1450H	900	200	500	200	500	454	448	228	40	M48	2 plus 2	788
	1000	250		250							2 plus 2	873
	1100	300		300							2 plus 2	960
	1200	350		350							2 plus 2	1048
	1500	250		250							3 plus 3	1310
	2000	250		250							4 plus 4	1746
GMV1600H	1000	250	500	250	500	507	480	261	50	M56	2 plus 2	1114
	1100	300		300							2 plus 2	1226
	1200	350		350							2 plus 2	1337
	1500	250		250							3 plus 3	1671
	2000	250		250							4 plus 4	2228

Caractéristiques

- Bon rapport absorption d'énergie/force de réaction (E/R)

- Absorption d'énergie élevée par poids de garde-boue

- Conception modulaire et compacte avec un faible encombrement

- Montage vertical et horizontal, généralement par paires

- La conception de Pile Fender peut utiliser des unités individuelles

- Maintenance et remplacement faciles

Dessin

Installation

Les équipements de production avancés et les installations de test garantissent que la qualité et les délais sont bien acceptés sur le marché mondial.
